Оптимизация маршрутов Теория графов

В этом уроке мы покажем, как работать с графами на примере задачи. Представим, что нам нужно найти кратчайший маршрут на складе для комплектации товаров. При этом не везде можно ездить, а пересечение коридоров на складе разрешено только в обозначенных «поворотных точках». Кроме того, направление движения должно соответствовать указанному для каждого коридора.

Формулируем задачу в теории графов

Сформулируем данную задачу, как оптимизационную в теории графов. Все пункты приема на складе образуют узел в графе, где ребра — разрешенные коридоры и расстояния между узлами. Начнем с упрощенного примера:

eyJpZCI6ImU3MWJhZTVmZjI3MTJmMWY3ZDY5MjIxZWRhYjA1MTdjLmpwZyIsInN0b3JhZ2UiOiJjYWNoZSJ9?signature=0c87fcf06835119b4e3e317c630aecb1596d4f15128c66ffb1619a8d10446e75

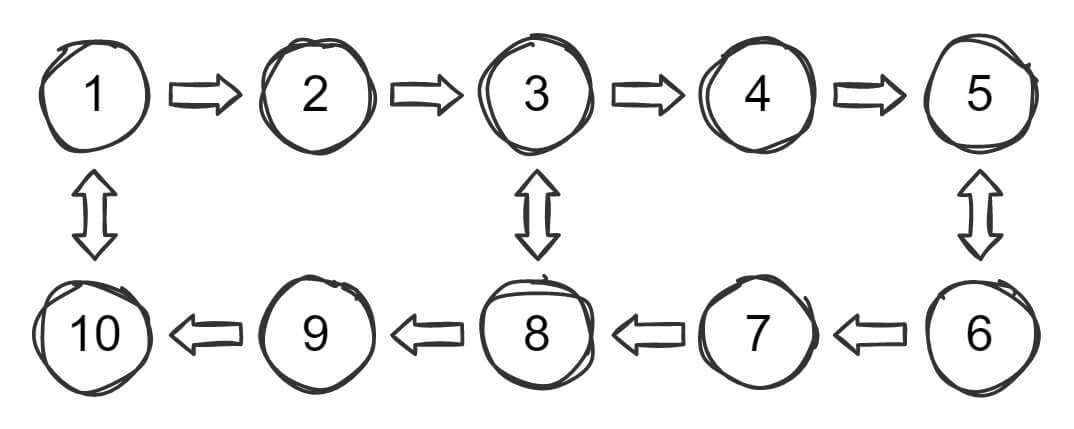

Граф выше — это два коридора с пятью пунктами приема в каждом коридоре. Все пункты — узлы на графе, с адресом в диапазоне от одного до десяти. Стрелки указывают разрешенное направление движения, а двойные стрелки указывают, что вы можете ехать в любую сторону.

Если мы можем представить маршруты движения в виде графа, значит, мы можем использовать математические методы, известные из теории графов. Это поможет найти оптимальный маршрут движения между узлами — пунктами.

Приведенный выше пример графа можно описать с помощью матрицы смежности:

eyJpZCI6ImZhMmYzYzAzN2E0MDgyMDkzODFiNzNhZDRkOWM5MmRhLmpwZyIsInN0b3JhZ2UiOiJjYWNoZSJ9?signature=bb5583e6b3046a3c240a1cf742bec0e045bf8d9da1a1b0f6af94ff31247b4ac5

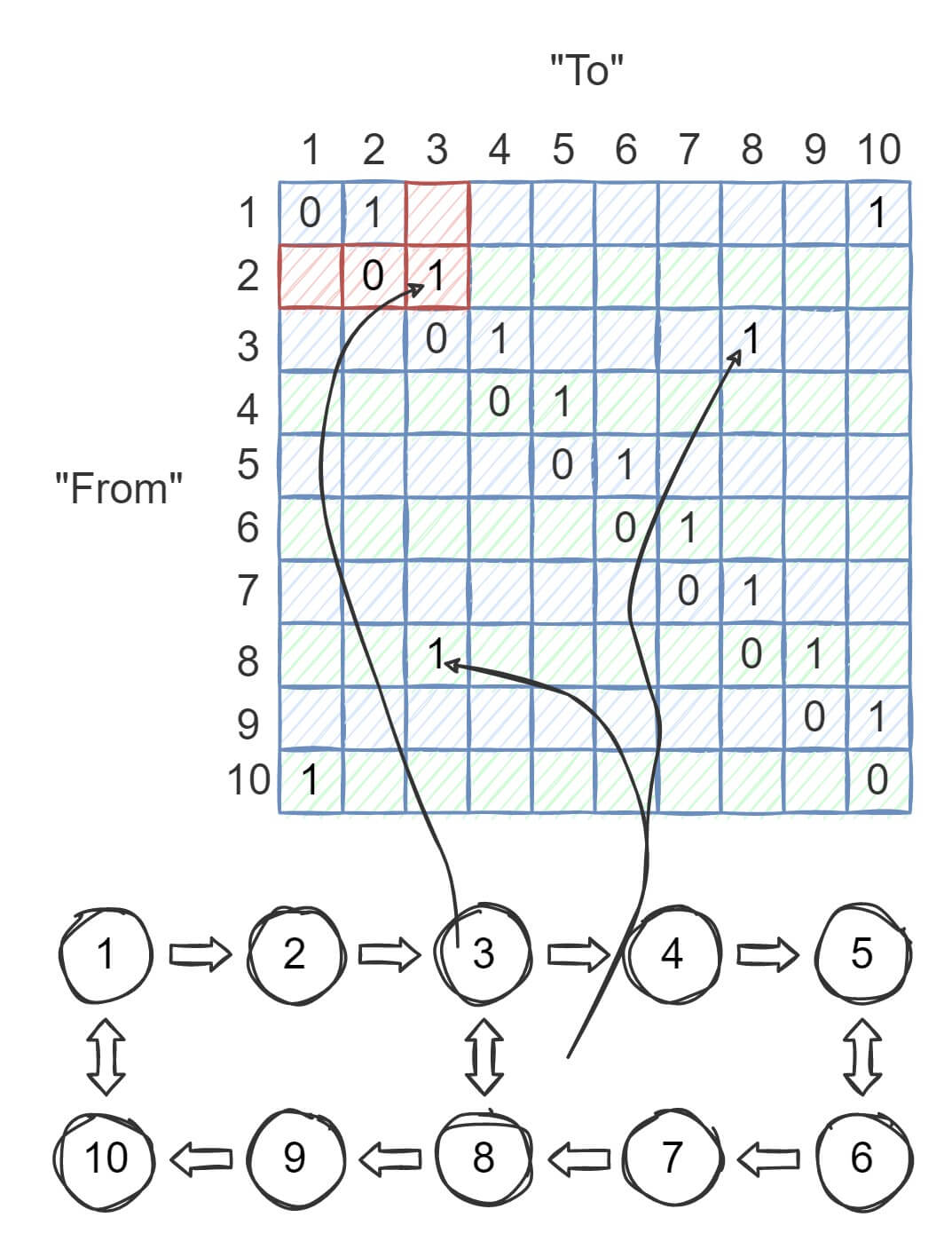

  • Пример 1: разрешено перемещаться из узла в , но не из в . На это указывает единица в матрице смежности справа

  • Пример 2: разрешено ехать как из узла в , так и из в , на что опять же указывают единица в матрице смежности. В данном случае симметрична

Вернемся к проблеме со складом

Реальный склад больше и сложнее, чем приведенный выше пример. Однако основные принципы работы с графиками остаются теми же. Чтобы упростить реальную задачу, представим небольшой склад:

eyJpZCI6ImYzYjU1MWNhNmIyYmVjOGE1ZTQ0MWZiYzI1NjgwZTE5LnBuZyIsInN0b3JhZ2UiOiJjYWNoZSJ9?signature=a4faeca1e7261fc2c8d71b0c567f526d29884a6d4ba2b8a98f41061fbbf712bd

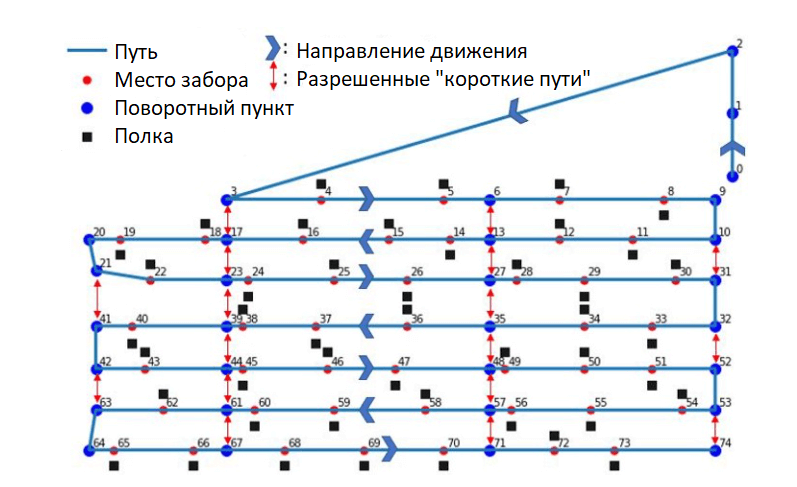

Рассмотрим подробнее эту сложную схему:

  • Здесь показано общее количество полок (точек комплектации) — включена каждая 50-я полка, они отмечены черными квадратами

  • Всем точкам подбора присвоен адрес (номер узла) от 1-74

  • Стрелками показаны разрешенные направления движения, поворотные точки и короткие пути между коридорами

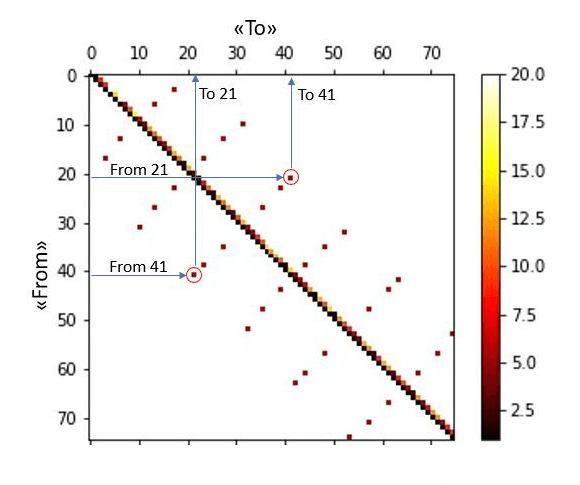

Опишем этот граф в виде матрицы смежности. Еще включим в нее расстояние между различными узлами, так как нам нужно найти оптимальный маршрут:

eyJpZCI6IjgzMDMyZTA4ZWRiNjlkODRhM2ZiNTVmZGQzYjE2ZDVlLnBuZyIsInN0b3JhZ2UiOiJjYWNoZSJ9?signature=dcbaa7b406fbd91388626ac7b3f547cc993b92eead5cb8737638130d15725714

В этой матрице снова указаны все ограничения:

  • Разрешенное направление движения

  • Разрешенные короткие пути

  • Расстояние между узлами

Также на матрице мы четко видим короткий путь между узлами и . Белые области матрицы представляют неразрешенные пути, обозначенные через бесконечное расстояние между этими узлами.

Оптимизация графов — это хорошо известная область математики, которая уже успела прийти к нескольким методам и алгоритмам, которые могут решить этот тип проблемы. В этом примере мы основывали решение на алгоритме Флойда-Уоршалла. Он помогает искать кратчайшие пути во взвешенном графе, и эту темы мы рассмотрим подробнее по ходу курса. Одно выполнение алгоритма позволяет найти длины — суммированные веса кратчайших путей между всеми парами узлов. Хотя он не возвращает подробностей о самих путях, их можно восстановить с помощью простых модификаций алгоритма.

Абстрактное представление склада в виде графа, не решает нашу задачу. При этом благодаря графу можно использовать математическую основу и алгоритмы из теории графов, чтобы решить задачу.

Существует несколько методов и алгоритмов, которые могут решить этот тип задачи. В данном примере мы использовали алгоритм Флойда-Уоршалла — он помогает искать кратчайшие пути во взвешенном графе. Его мы разберем в других уроках этого курса.

С помощью одного действия в алгоритме можно найти длины кратчайших путей между всеми парами узлов. При этом мы не узнаем подробности о каждом пути, а сможем восстановить их с помощью простых модификаций алгоритма.

Если дать этому алгоритму в качестве входных данных список заказов на сборку, в котором перечислены необходимые для комплектации товары, то можно получить оптимальный маршрут.

Например, визуализируем результаты для короткого списка комплектации:

eyJpZCI6ImZiOGNlOWEwZmM0ZTdjMjlmNWMzNDE1NGM1ZjdjZWUzLnBuZyIsInN0b3JhZ2UiOiJjYWNoZSJ9?signature=72f9ed12d09d347d8cf1663b2a9292b92f90c55fc890cbe3611499e801cdeb3a

Начнем с узла и заберем товары в узлах и . Алгоритм находит кратчайший допустимый маршрут между этими точками путем вычисления матрицы расстояний . Затем ее можно использовать, чтобы определить общее расстояние между всеми узлами в списке комплектации:

Общее расстояние — это самый короткий путь

Алгоритм протестировал несколько списков подбора в качестве входных данных и проверил предложенные маршруты движения и рассчитанное расстояние, и нашел оптимальный маршрут во всех случаях. Алгоритм соблюдает все наложенные ограничения.

Выводы

В этом уроке вы увидели, как работать с графами на примере задачи. Мы нашли кратчайший маршрут на складе для комплектации товаров и использовали для этого матрицы смежности и алгоритм Флойда-Уоршалла.
