Онтология Основы реляционных баз данных

Чтобы овладеть принципами организации данных в реляционных базах, нужно не только знать формы нормализации и реляционную алгебру. Важно понимать смыслы, которые лежат вне области программирования.

Программы, которые пишут программисты, всегда создаются под определенную предметную область. Например, бухгалтерский софт основывается на правилах ведения бухгалтерского учета, а сайт для просмотра сериалов — на таких понятиях из телеиндустрии, как «сезон» или «эпизод».

Понимать предметную область, для которой вы пишете программу, так же важно, как и уметь программировать. Иногда область может быть по-настоящему сложной, например, бухгалтерия или технологическое производство. Но общее понимание все же требуется.

В этом уроке мы узнаем, что такое онтология и как она помогает описывать предметную область программы и показывать связи ее сущностей. В итоге мы разберем каждый тип связи и поймем, в каких случаях они будут полезны. Также рассмотрим, как эти связи визуализируются.

Что такое онтология

Рассмотрим Хекслет, так как вы с ним знакомы. Чтобы понимать предметную область Хекслета, нужно выделить ключевые понятия — сущности, вокруг которых строится вся логика. У обучающих ресурсов это, как правило, «курс» и «урок». Но на самом деле сущностей гораздо больше.

В случае Хекслета еще можно выделить «профессию», «испытание», «code review», «квиз», «участника курса», «проект». Этот список можно продолжать еще долго. Но сущности не существуют сами по себе, а находятся во взаимоотношениях друг с другом.

Например, квиз содержит или агрегирует в себе вопросы, в которых есть ответы. Профессия состоит из курсов, а курсы из уроков, уроки — из теории, квиза и практики. Эти связи имеют конкретные названия:

  • Один ко многим, one-to-many или o2m. Например, когда один урок может находиться только в одном курсе, но курс содержит множество уроков

  • Один к одному, one-to-one или o2o. Например, на Хекслете такая связь установлена между пользователем и аккаунтом на Facebook

  • Многие ко многим, many-to-many или m2m. Например, когда один курс могут проходить много пользователей, и один пользователь может проходить много курсов

Так это выглядит на схеме:

ERD

Описание объектов рассматриваемой области и связей между ними называется онтологией предметной области. Эту онтологию хорошо знают эксперты соответствующей области: в бухгалтерии — бухгалтер, в обучении — преподаватель. Но, в отличие от программистов, они часто представляют ее на интуитивном уровне, неформально.

На практике программисты, бизнес-аналитики или менеджеры общаются с заказчиками, которые могут сами выступать в роли экспертов, и строят вместе с ними формальную онтологию. То есть выделяют конкретные термины, договариваются, что они означают и как связаны друг с другом.

Затем с помощью ER-модели программист формирует необходимую модель данных. Необязательно на бумаге или в специализированных программах. Чаще такая модель существует только в голове и коде.

Эта модель и становится основной для проектирования базы данных. Каждая сущность в реляционной базе данных представлена таблицей, а связи между сущностями реализуются через внешние ключи.

Чтобы визуализировать ER-модель, используют диаграмму Entity-Relationship Diagram (ERD). Познакомимся с ней.

Что такое ERD

У ER-модели нет графического представления, поэтому используют ERD. Многие понимают под ER-моделью и ERD одно и то же. Хотя ER-модель можно представить и с помощью других нотаций.

В ERD каждая сущность представлена блоком, в котором перечисляются поля. Между блоками рисуются линии, у которой есть некоторые заранее определенные концы. Они определяют тип связи между сущностями:

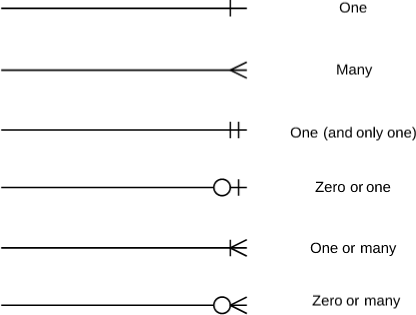

ERD Нотация

Рассмотрим подробнее каждый вид связи.

Один ко многим (one-to-many)

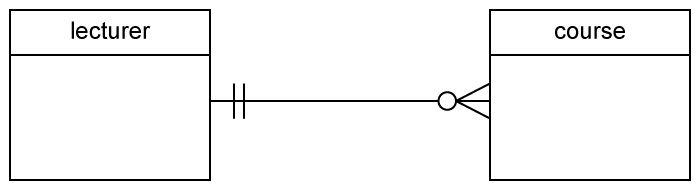

Один ко многим — наиболее распространенный вид связи. Например, один лектор может вести несколько курсов:

Один ко Многим

Технически, такая связь организуется через внешний ключ, который добавляется в зависимую сущность — many.

Допустим, у нас есть две исходные таблицы:

users

id first_name last_name created_at
1 Сергей Петров 11.10.2005
38 Иван Носов 03.08.2000
22 Виктор Пирогов 23.12.2011

emails

id user_id email
1 1 serj@gmail.com
2 1 petrov@mail.ru
10 38 ivan@yahoo.com
22 22 vkurg@indbox.com

Чтобы узнать все адреса почты, которые есть у пользователя с идентификатором 1, то нужно выполнить такой запрос:

SELECT * FROM emails WHERE user_id = 1;

Один к одному (one-to-one)

На схеме такая связь выглядит так:

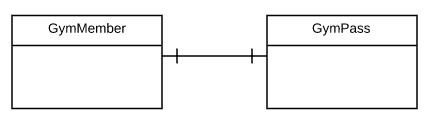

Один к Одному

Например, у каждой страны есть одна столица:

countries

id name created_at
2 Russia 11.10.2005
38 Spain 03.08.2000
22 Germany 23.12.2011

cities

id name country_id capital created_at
34 Moscow 2 true 11.10.2005
33 Valencia 38 03.08.2000
99 Voronezh 2 23.12.2011
4 Ulyanovsk 2 23.12.2011
5 Berlin 22 true 23.12.2011

Связь one-to-one обычно существует не сама по себе, а внутри связи one-to-many. То есть у каждой страны есть города, но только один из них столица.

SELECT * FROM cities WHERE country_id = 38 AND capital = true;

Многие ко многим (many-to-many)

Такие связи можно отобразить так:

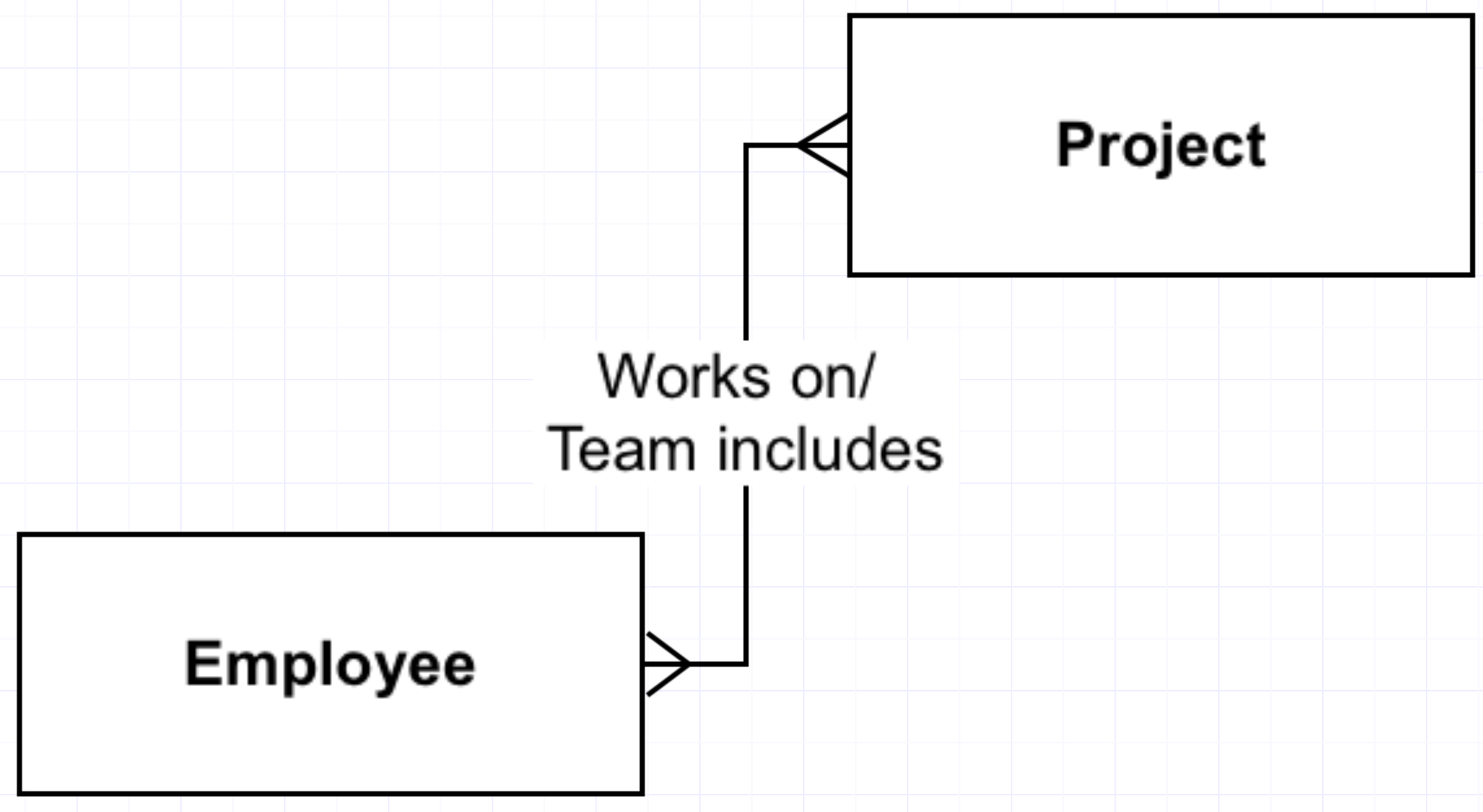

Многие ко многим

Многие ко многим встречается очень часто. Например, у каждого человека множество друзей, каждый человек друг для множества других. Или один человек проходит множество курсов, один курс проходится множеством людей.

Эта связь реализуется уже не так просто. Технически невозможно связать две таблицы связью many-to-many без введения третьей таблицы.

Например, у нас есть две исходные таблицы:

users

id first_name created_at
2 Сергей 11.10.2005
38 Иван 03.08.2000
22 Виктор 23.12.2011

courses

id name created_at
8 PHP basics 11.10.2005
55 Python basics 03.08.2000
22 Ruby basics 23.12.2011

Эта таблица будет связующей:

course_members

id user_id course_id created_at
34 2 8 11.10.2005
33 38 55 03.08.2000
99 22 22 23.12.2011
4 22 8 23.12.2011
5 38 22 23.12.2011

В таблице course_members есть свой первичный ключ, и каждая запись содержит ссылки как на конкретный курс, так и на конкретного пользователя. На Хекслете эта таблица начинает заполняться в тот момент, когда пользователь нажимает кнопку «Вступить в курс». Для юзера создается запись с его идентификатором и идентификатором курса, который он собрался проходить.

Если мы захотим узнать все курсы, которые проходит пользователь, то выполним такой запрос:

SELECT course_id FROM course_members WHERE user_id = 3;

Если захотим узнать, кто проходит данный курс, то такой запрос:

SELECT user_id FROM course_members WHERE course_id = 3;

Такая структура соблюдается для любых двух сущностей, которые надо связать. В общем виде схема выглядит так:

Есть исходные таблицы A и B. Для них создается новая таблица AB. Внутри нее есть два внешних ключа — a_id и b_id, которые связаны с исходными таблицами.

Как показывает практика, такая промежуточная таблица часто становится самостоятельной сущностью. Если брать курсы, то важно понимать, закончил ли пользователь курс или нет, когда конкретно он это сделал, сколько заданий решил. Вся эта информация может храниться только в одном месте — в связанной таблице.

Выводы

В этом уроке мы узнали, что онтология помогает описывать предметную область программы и показывать связи ее сущностей. В реляционных базах данных используют три типа связи: один ко многим, один к одному и многие ко многим. А визуализируются они с помощью Entity-Relationship Diagram.
