Ориентированный граф

Ориентированный граф — это структура данных, состоящая из множества вершин и направленных ребер. Каждое ребро задает направление движения от одной вершины к другой. Такая модель применяется в математике, программировании, анализе систем, когда важно учитывать порядок переходов между элементами.

Ориентированные графы позволяют описывать зависимости, последовательности, маршруты, потоки данных. В отличие от неориентированных, здесь каждое соединение имеет направление, что ограничивает возможные траектории обхода структуры. Если граф представить как карту, вершины будут точками, а ребра — дорогами, но все дороги односторонние. Это ключевое свойство, определяющее специфику поведения алгоритмов.

Разновидности

Граф может описывать связи между любыми сущностями: компонентами системы, элементами алгоритма, участниками взаимодействия. Визуально структура представляется в виде точек и соединяющих их линий, но в вычислительных системах используется внутреннее представление.

Графы подразделяются на два основных класса:

• Неориентированные. Ребра не имеют направления. Переход возможен в обе стороны.

• Ориентированные. Все ребра направлены. Направление определяет валидный маршрут обхода.

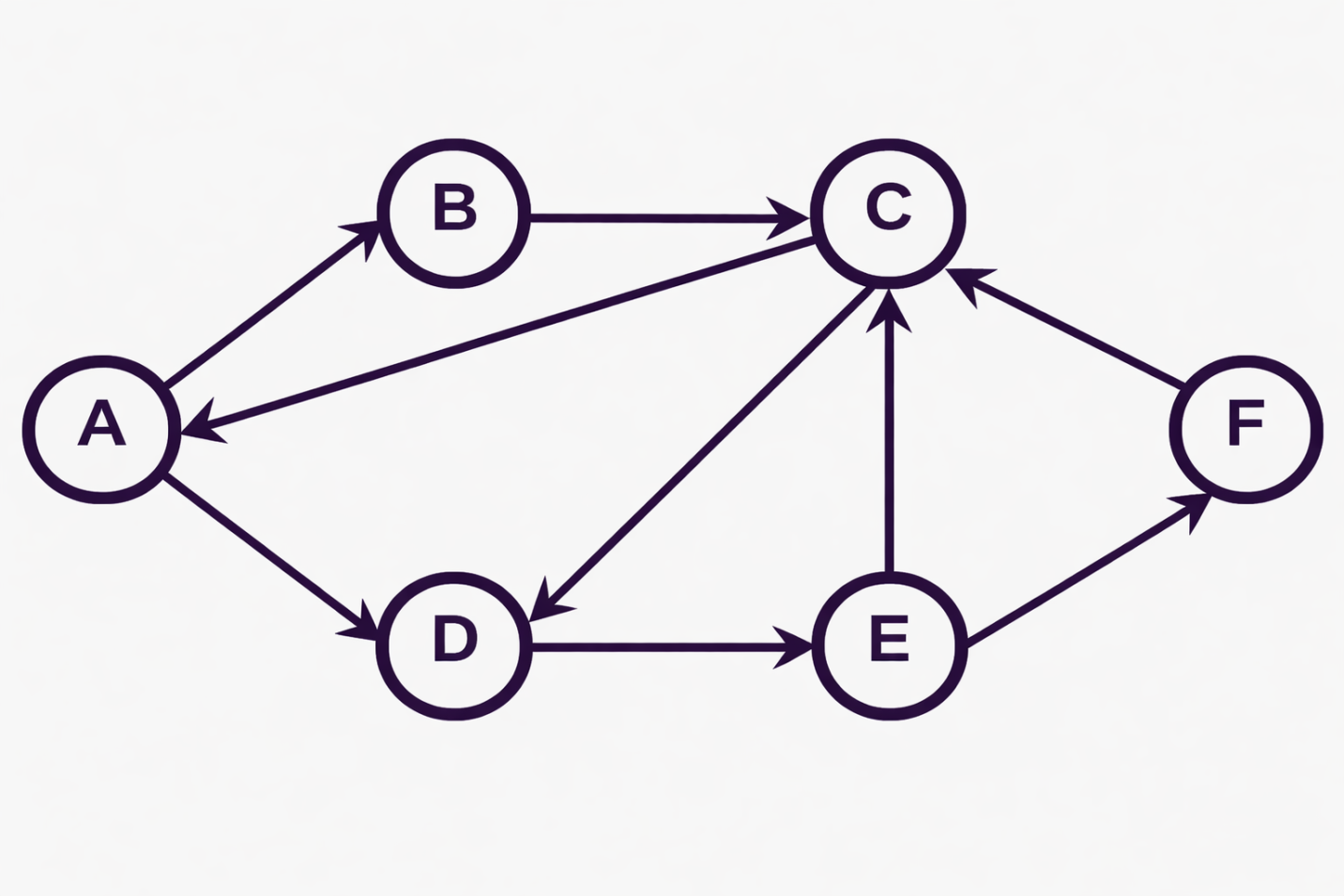

Если ребро отображается как стрелка, оно задает единственно допустимое направление движения. Двойная стрелка является эквивалентом двух отдельных ориентированных ребер.

Понятие направления формирует правила переходов. Из вершины A можно перейти в B только при наличии ребра A→B. Обратный переход невозможен без отдельного ребра B→A.

Сфера применения

Ориентированные графы применяются при моделировании процессов, структур, цепочек зависимостей. Они позволяют формально представить причинно-следственные связи, последовательности действий, архитектуру взаимодействий.

Использование актуально в различных дисциплинах:

• математике — для описания абстрактных структур и отношений;

• инженерии — для представления электрических и технологических цепей;

• информатике — для построения сложных структур данных, анализа сетей, маршрутизации и расчета зависимостей;

• логике — для моделирования условий и следствий;

• социальных и гуманитарных исследованиях — для отображения направленных взаимодействий между объектами.

Ориентированный граф используется там, где важен порядок переходов и влияние одного элемента системы на другой.

Основные понятия графов

Для корректного описания графов используется стандартный набор терминов.

• Вершина. Базовый элемент структуры. Представляет объект или состояние.

• Ребро. Соединение между двумя вершинами. В ориентированном графе — направленное.

• Путь. Последовательность вершин, соединенных ребрами без повторения самих ребер.

• Простой путь. Последовательность без повторяющихся вершин.

• Цикл. Замкнутый путь, в котором первая и последняя вершина совпадают.

• Связный граф. Граф, где из любой вершины можно попасть в любую другую.

• Дерево. Связный граф без циклов. Широко используется в алгоритмах и данных.

• Полный граф. Каждая пара вершин соединена ребром (в ориентированном — ориентированным).

• Петля. Ребро, начинающееся и заканчивающееся в одной вершине.

Эти определения применимы и к ориентированным, и к неориентированным графам, но в ориентированном варианте добавляются дополнительные характеристики.

Термины, специфичные для ориентированных графов

Ориентированные графы требуют уточнения свойств, связанных с направлением ребер.

• Степень выхода. Количество ребер, исходящих из вершины.

• Степень входа. Количество ребер, входящих в вершину.

• Изолированная вершина. Вершина, у которой нет входящих и выходящих ребер.

• Источник. Вершина с нулевой степенью входа и положительной степенью выхода.

• Сток. Вершина с нулевой степенью выхода и положительной степенью входа.

• Ориентированный цикл. Цикл, включая только направленные ребра, образующие замкнутый путь.

• Полный ориентированный граф. Каждая пара вершин соединена одним уникальным направленным ребром.

Эти показатели позволяют анализировать структуру и поведение систем, основанных на графах.

Представление ориентированных графов в программировании

Для вычислительных целей граф необходимо хранить в виде структуры данных. Наиболее распространены два формата: матрица смежности и список смежности. Они обеспечивают разные свойства по памяти, скорости и удобству реализации алгоритмов.

Матрица смежности

Матрица смежности — это квадратная таблица N×N, где N — количество вершин. Строки и столбцы соответствуют вершинам. На пересечении строки i и столбца j хранится значение:

• 1 — есть ребро i→j;

• 0 — отсутствует ребро.

Свойства метода:

• одинаково применим к ориентированным и неориентированным графам;

• позволяет быстро проверять наличие ребра;

• эффективен для плотных графов, где количество ребер близко к N²;

• потребляет много памяти при малом числе связей, так как таблица содержит много нулей.

Список смежности

Список смежности — это набор массивов, где каждый массив содержит вершину и перечень ее соседей, достижимых по исходящим ребрам.

Особенности:

• экономия памяти при работе с разреженными графами;

• удобный доступ к исходящим связям каждой вершины;

• использование в алгоритмах обхода, где важны локальные переходы;

• менее удобен для проверки произвольного ребра i→j.

Для неориентированного графа каждый переход A—B хранится дважды, для ориентированного — только по направлению ребра.

Алгоритмы, использующие ориентированные графы

Ориентированные графы применяются в широком спектре алгоритмов анализа связей, поиска путей и обработки зависимостей. Они встречаются в задачах маршрутизации, оптимизации, анализа процессов и построения вычислительных моделей.

Поиск в глубину (DFS)

DFS проходит граф, углубляясь по доступным ребрам. Алгоритм двигается по направлению стрелок, помечает посещенные вершины, избегает повторов и возвращается назад при отсутствии новых исходящих ребер. Метод используется для:

• поиска путей,

• выявления циклов,

• построения компонент достижимости.

Поиск в ширину (BFS)

BFS перемещается по слоям: сначала обходит всех соседей исходной вершины, затем — соседей следующего уровня. В ориентированных графах BFS учитывает направление переходов и применяется для:

• нахождения минимальных расстояний,

• анализа структуры и уровней,

• задач маршрутизации.

Топологическая сортировка

Топологическая сортировка упорядочивает вершины так, чтобы каждое ребро направляло от более раннего элемента к более позднему. Метод применим только к ацикличным ориентированным графам.

Используется для:

• работы с зависимостями,

• планирования задач,

• анализа очередности операций.

Задача 2-SAT

2-SAT сводится к построению ориентированного графа импликаций, где каждая переменная имеет вершины x и ¬x. Для каждого условия добавляются импликации. Решение существует, если не существует пути из x в ¬x и обратного пути одновременно.

Алгоритм применяется для задач, где переменные имеют два возможных состояния.

Ориентированный граф (directed graph) - это структура данных, которая представляет собой множество вершин и направленных ребер, соединяющих эти вершины. Ориентированные графы используются для моделирования систем, в которых элементы связаны друг с другом в определенном направлении, например, в сетях передачи данных, маршрутизации, планировании и т. д.
