Калькулятор истинности: все о логике для программиста

Логика высказываний — раздел логики, в котором утверждения рассматриваются как целое и принимают одно из двух значений: истина (true, 1) или ложь (false, 0). Из простых высказываний с помощью операций строят сложные; результат тоже либо истина, либо ложь.

В конце XIX века математики перевели рассуждения в символическую форму — так появилась математическая логика. Современные устройства и программы работают на тех же принципах: сравнение, ветвление и циклы — это применение логических операций к данным.

Виды выражений: простые и сложные

Простое выражение — одно утверждение, его результат сразу истина или ложь (например, «x > 0»).

Сложное выражение — составлено из нескольких простых с помощью операций (например, «x > 0 и x < 10»). Результат вычисляется по таблицам истинности операций. Такие конструкции называют формулами алгебры логики.

Основные логические операции

В калькуляторе истинности и в программировании используются такие операции:

Дальше — как считается каждая операция и как выглядит её таблица истинности.

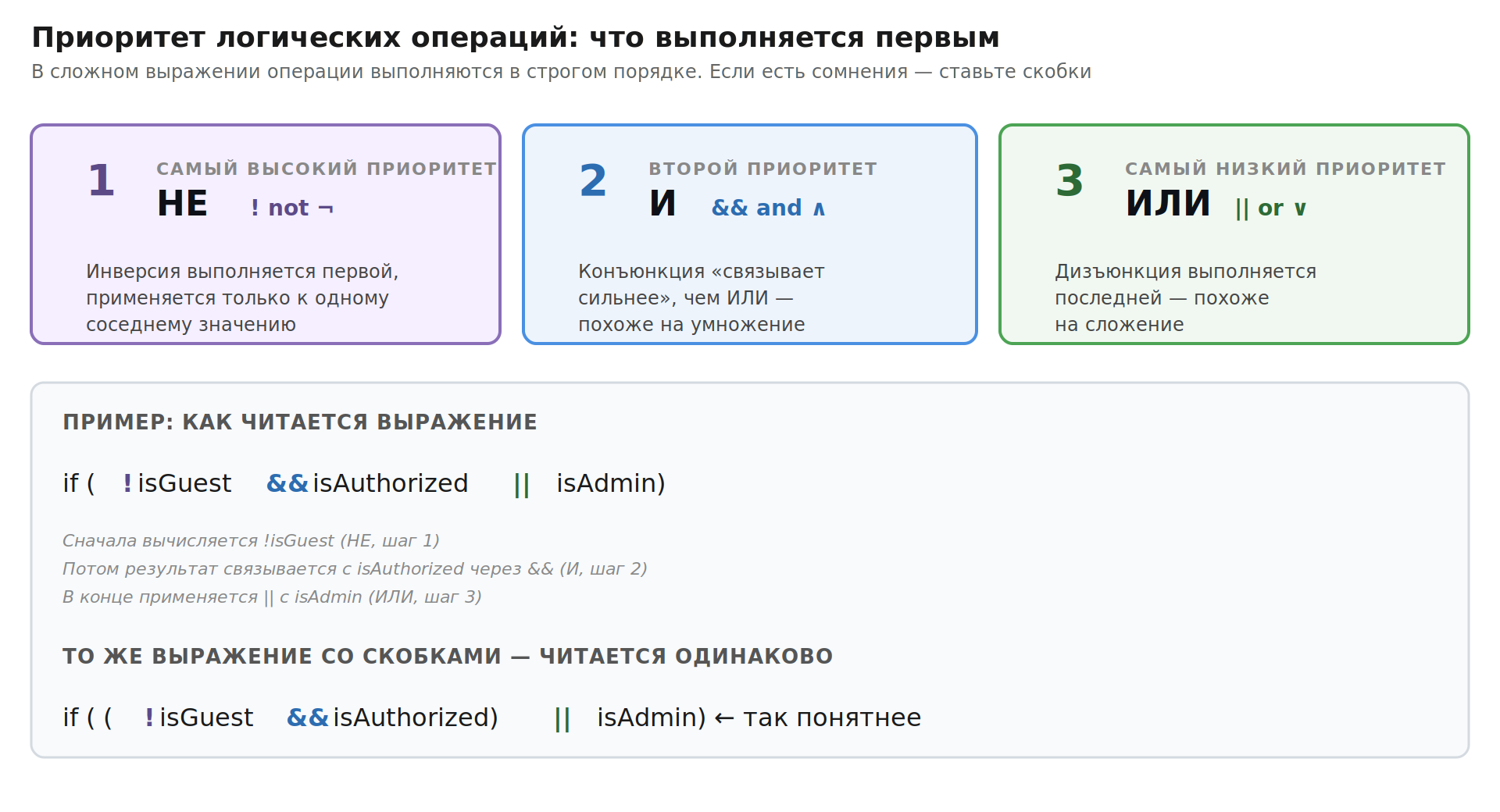

Порядок обработки (приоритет операций)

В сложном выражении операции выполняются в таком порядке (от высшего приоритета к низшему):

1. Инверсия (НЕ)
2. Конъюнкция (И)
3. Дизъюнкция (ИЛИ)
4. Импликация (→)
5. Эквивалентность (↔)

Чтобы изменить порядок, в формулах и в коде используют скобки.

Таблицы истинности по операциям

Таблица истинности — это таблица, в которой перечислены все комбинации значений переменных (0 и 1) и для каждой строки указан результат формулы (или отдельной операции). Так задаётся логическая функция: по таблице видно, при каких входах результат истина, а при каких ложь. В информатике и дискретной математике таблицы используют для описания схем, проверки эквивалентности формул и перехода от условий в коде к «чистой» логике.

Если столбцы результата у двух формул совпадают во всех строках, формулы логически эквивалентны — в коде можно заменить одно длинное условие другим (часто более коротким), не меняя поведение программы.

Что такое таблица истинности (структура)

Каждая строка — одна полная подстановка нулей и единиц в переменные; последний столбец (или несколько столбцов для промежуточных шагов) показывает значение выражения. Число строк всегда 2^n, где n — количество различных переменных в формуле (для одной переменной — 2 строки, для двух — 4, для трёх — 8).

Как построить таблицу истинности по шагам

1. Определить переменные — перечислить все буквы (A, B, C, …), входящие в выражение.
2. Посчитать число строк — 2^n, где n — количество переменных.
3. Заполнить столбцы переменных — перебрать все комбинации 0 и 1. Удобный порядок: первый столбец — половина нулей, половина единиц; второй — четверти; третий — восьмые и т.д.
4. При необходимости добавить промежуточные столбцы — например, ¬A, A ∧ B — и считать по шагам с учётом приоритета операций (см. выше).
5. Заполнить столбец результата — по правилам И, ИЛИ, НЕ и остальных операций.

Зачем это в работе: проверить формулу на всех случаях, сравнить два условия в if, разобрать граничные случаи в тестах. Таблицу не обязательно рисовать каждый день, но умение её построить помогает отлаживать сложные ветвления.

Онлайн-калькулятор таблицы истинности

Ниже — встроенный калькулятор: введите формулу с переменными A, B, C и операциями:

• ! — НЕ (например, !A)
• && — И
• || — ИЛИ
• ^ — исключающее ИЛИ (XOR)
• скобки ( ) для порядка

Примеры: A && B, !A || B, (A && B) || !C, A ^ B.

Если редактор или CMS не пропускает тег <script>, встройте тот же виджет через iframe с отдельной статической страницы или опубликуйте HTML-блок, разрешённый в вашей CMS.

Импликация и эквивалентность в калькуляторе: в этом виджете нет символов → и ↔ — выражите их через И, ИЛИ и НЕ: A → B то же самое, что !A || B; A ↔ B совпадает с !(A ^ B) (или (A && B) || (!A && !B)).

Примеры формул для проверки в калькуляторе

• (A ∧ B) ∨ ¬C — в поле ввода: (A && B) || !C; три переменные, 8 строк.
• Импликация: !A || B даёт ту же таблицу, что и классическая A → B (ложь только при A=1, B=0).
• XOR: A ^ B или развёрнуто (A && !B) || (!A && B) — результат одинаковый: 1 только когда A и B различаются.

---

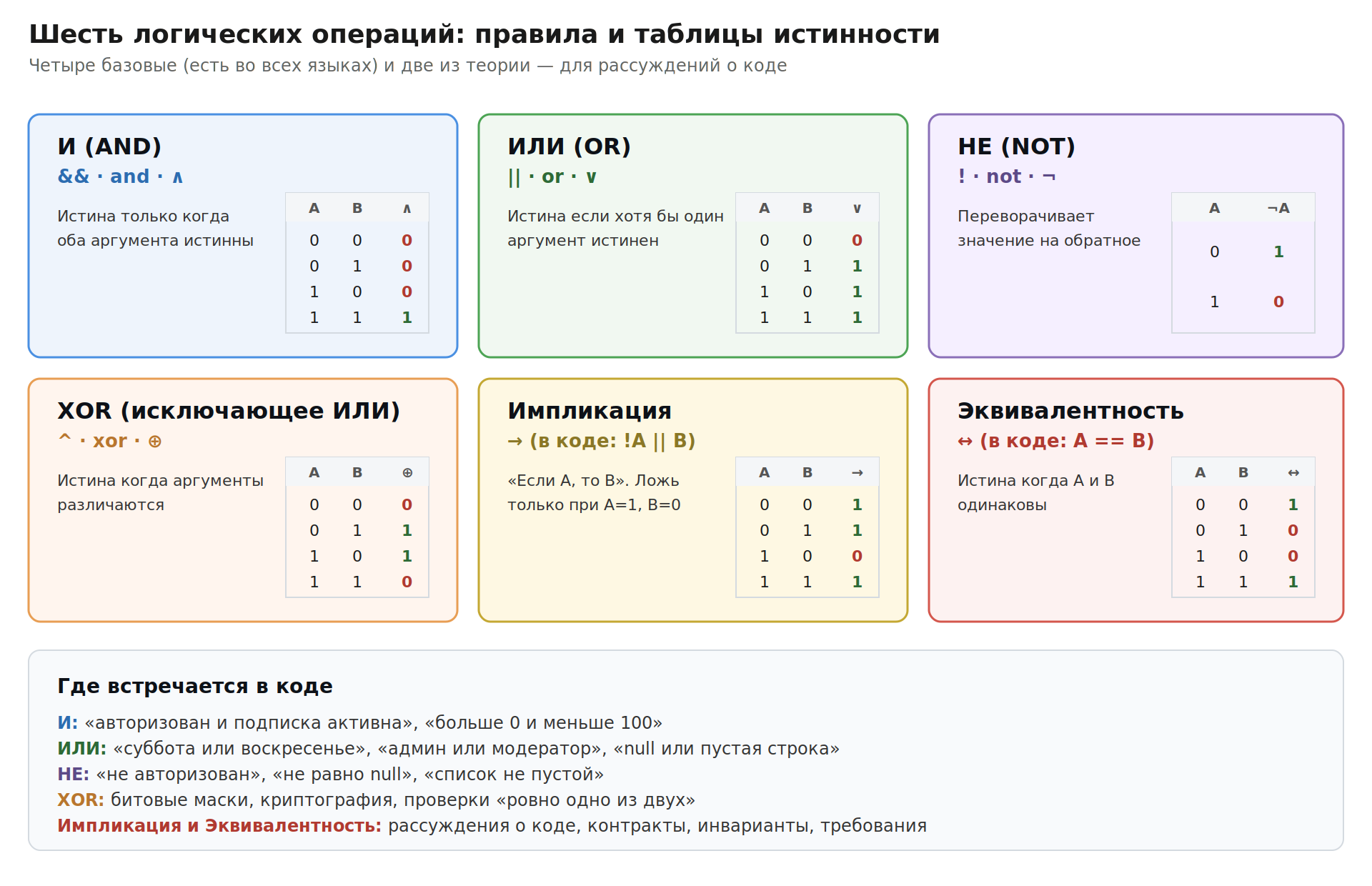

Ниже — наглядные таблицы истинности по каждой операции (как в учебнике). Их можно сверить с калькулятором, набрав формулу из одной операции, например A && B для конъюнкции.

Конъюнкция (И)

Конъюнкция — логическое И (умножение). Обозначения: ∧, AND, &, &&.

Правило: результат истина только когда оба операнда истина. Иначе — ложь.

Дизъюнкция (ИЛИ)

Дизъюнкция — логическое ИЛИ (сложение). Обозначения: ∨, OR, |, ||.

Правило: результат истина, если хотя бы один операнд истина. Ложь только когда оба ложны.

Инверсия (НЕ)

Инверсия — отрицание (логическое НЕ). Обозначения: ¬, NOT, !.

Правило: результат противоположен операнду: если A истина → ¬A ложь; если A ложь → ¬A истина.

Импликация (следование)

Импликация — «если A, то B» (A → B). A — условие, B — следствие.

Правило: результат ложь только в одном случае — когда из истины следует ложь (A=1, B=0). Во всех остальных случаях — истина.

Эквивалентность (равнозначность)

Эквивалентность — A и B одинаковы по истинности. Обозначения: ↔, ≡.

Правило: результат истина, когда A и B совпадают (оба 0 или оба 1). Иначе — ложь.

Исключающее ИЛИ (XOR)

Исключающее ИЛИ (XOR) — «ровно одно из двух истинно». Обозначения: ⊕, XOR, ^ (в части языков).

Правило: результат истина, когда A и B разные (0 и 1 или 1 и 0). Когда оба одинаковы — ложь. По сути «сложение по модулю 2».

Законы алгебры логики

С помощью законов алгебры логики формулы можно упрощать и преобразовывать. Основные соотношения:

• Двойное отрицание: ¬¬A = A
• Коммутативность: A ∧ B = B ∧ A; A ∨ B = B ∨ A
• Ассоциативность: (A∧B)∧C = A∧(B∧C); (A∨B)∨C = A∨(B∨C)
• Дистрибутивность: A∧(B∨C) = (A∧B)∨(A∧C); A∨(B∧C) = (A∨B)∧(A∨C)

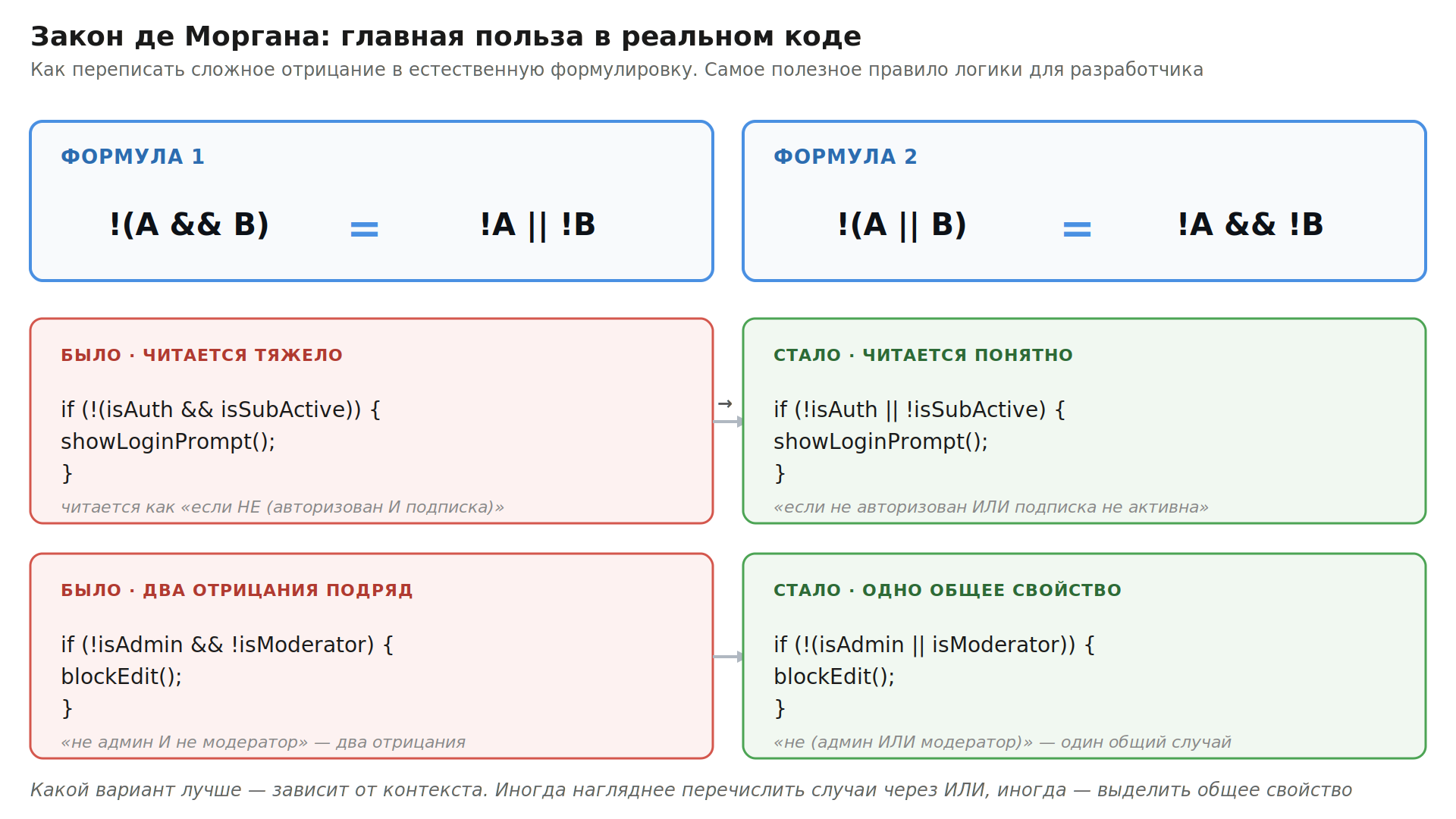

• Законы де Моргана: ¬(A∧B) = ¬A∨¬B; ¬(A∨B) = ¬A∧¬B
• Свойства 0 и 1: A∧1 = A; A∨0 = A; A∧0 = 0; A∨1 = 1

Логика в программировании

В коде логические операции встречаются в условиях, циклах и фильтрации:

• Условия: if (x > 0 && x < 10), if (!loggedIn)
• Циклы: while (hasData && !error)
• Исключающее ИЛИ: проверка «ровно одно из двух» (например, переключатель режима), в части языков — оператор ^ для булевых или побитовый XOR

Встроенный онлайн-калькулятор выше строит по��ную таблицу истинности по формуле с A, B, C; отдельные рисунки-таблицы по разделу помогают запомнить каждую операцию. Умение строить таблицу вручную и знать приоритет операций пригодится при отладке и при изучении алгоритмов, даже когда под рукой нет виджета.

Частые вопросы

Сколько строк в таблице истинности? Столько, сколько различных комбинаций переменных: 2^n, где n — число переменных (1 → 2 строки, 2 → 4, 3 → 8).

Чем таблица истинности отличается от «калькулятора истинности»? Калькулятор обычно подставляет конкретные значения и считает один результат; таблица перечисляет все наборы значений сразу — удобно для проверки формулы целиком и сравнения двух выражений.

Зачем программисту таблица истинности? Чтобы проверить сложное условие во всех случаях, убедиться, что упрощённое условие в if эквивалентно исходному, и осознанно разбирать граничные случаи в тестах.

Выводы

• Калькулятор истинности проверяет логические выражения: подставляешь 0/1 (ложь/истина) и получаешь результат по таблицам операций; таблица истинности — полный перебор всех комбинаций переменных и столбец результата (2^n строк).
• В статье есть онлайн-калькулятор: формула с !, &&, ||, ^ и переменными A, B, C — сразу строится таблица; импликацию и эквивалентность набирайте как !A || B и !(A ^ B) (или эквивалентные развёртки).
• Логика высказываний оперирует только двумя значениями — истина и ложь; из простых выражений строятся сложные с помощью операций.
• Основные операции: конъюнкция (И), дизъюнкция (ИЛИ), инверсия (НЕ), импликация (→), эквивалентность (↔), исключающее ИЛИ (XOR). Порядок выполнения задаётся приоритетом; скобки его меняют.
• В программировании те же операции реализованы в условиях (if, else), циклах и операторах &&, ||, !, а также XOR там, где он есть. Умение строить таблицы истинности и знать законы алгебры логики помогает при отладке и при изучении алгоритмов.
